電視線、網絡線等)、開關、插座、燈具等設備的位置和線路走向。

2、劃線:在墻面上標出電源線、弱電線、開關、插座、燈具等設備的具體位置和尺寸

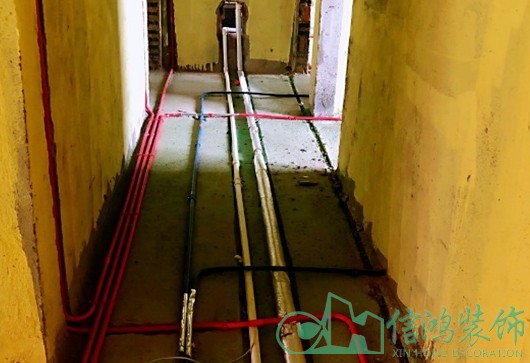

3、開槽:根據劃線，使用切割機,或其他工具在墻里打出合適厚度的槽,將電線、水管埋在里面。線槽的寬度一般為4cm(單槽)或10cm(雙槽)，深度為3-4cm。應橫平豎直，不走斜線。

5、穿線:將電源線、弱電線等依次穿入PVC電線管內。穿線時要注意順序和整齊，避免電線交叉和纏繞。

6、安裝開關、面板、插座、燈具等設備:將開關、面板、插座、燈具等設備安裝到相應的位置上，并接線。
7、檢查:完成布線后，進行一次全面的檢查,確保所有設備的接線正確無誤,開關、插座等設備的功能正常。
8、提交布線圖備案:將布線圖提交給相關部門備案。

水電布線注意事項有哪些
1、設計定位:根據廚房和衛生間的實際使用情況來確定水管走向，例如各用水處的位置以及管道路線。最后用墨線標記，要求橫平豎直，不斜拉。注意水管出口要比底盒低或者間隔開

2、正確開槽:在地面上用切割機按線路割開槽面，再用電錘鑿開一條條小暗溝般的暗槽。
橫向開槽不得超過500mm，并且開槽不能割斷主筋。
3、安裝管道:水路改造材料多為PPR管,應注意其特有的熱融安裝工藝，施工要求使用符合規范的接頭。
4、方便美觀:水路暗閥的排放應考慮閥門的開關方便與美觀。暗閥的位置應根據業主的使用習慣，結合櫥柜圖紙，避開櫥柜拐角。冷熱水管安裝應左熱右冷，平行間距應不小于200mm。當冷熱供水系統采用分水器供水時，應采用半柔性管材連接。
電路走線設計原則把握兩端間最短距離走線”原則，不故意繞線，保持相對程度上的活
6、電路走線要遵循“強電走上，弱電在下，橫平豎直，避免交叉，美觀實用的原則。
7、電源線配線時，所用導線截面積應滿足用電設備的最大輸出功率。

8、PVC管應用管卡固定。PVC管接頭均用配套接頭，用PVC膠水粘牢，彎頭均用彎管器彎曲。
9、PVC管安裝好后，統一穿電線,同一回路電線應穿入同一根管內,管內導線的總橫截面積應小于線管截面的40%。同一溝槽如超過2根線管，管與管之間必須留有足夠間隙。
10、水電施工原則就是，走頂不走地,走豎不走橫,水管電線不要同槽,開關插座安裝在同-水平線。
